布袋除尘器的花板设计与滤袋布置要求有哪些？

 布袋除尘器滤袋采用纵横直列的矩阵布置方式，滤袋中.心距加大到260mm。这种排列方式合理地利用了方形的箱体空间。加大的滤袋中.心距保证了含尘气体在滤袋间的抬升空间，同时避免了滤袋晃动可能产生的碰撞。

除尘器的花板作为除尘器净气室和过滤室的分隔，用于悬挂除尘滤袋组件，同时将作为除尘器滤袋组件的检修平台。

除尘器花板采用数控冲压方式加工花板孔，保证了花板及花板孔的形位公差要求。布袋除尘器花板的设计要求有哪些？矿山布袋除尘器小编为你讲述。

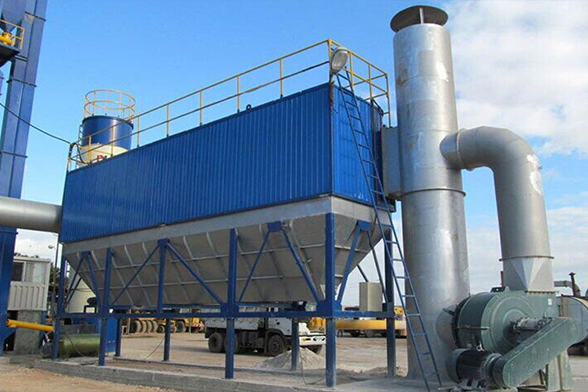

布袋除尘器是由上箱体、中箱体和下箱体组成的，花板就位于上箱体和中箱体的隔离处，也是含尘气体和洁净的气体的分界线，布袋除尘器的花板也叫多孔板，他的主要作用是安装布袋的，花板的厚度不低于6mm，如果是滤袋过长或者是超过4米，则需要加装支撑或者更厚一点的钢板。花板的设计主要是开孔的大小和排列的疏密，考虑的主要问题是除尘布袋的间距怎样设定，这种间距和除尘布袋的直径、袋长、粉尘的性质、过滤的风速等因素有关。如果孔距过小，就会造成除尘器布袋互相碰撞，损伤布袋，影响布袋的使用寿命。布袋除尘器花板的距离过密还会使中箱体的气流上升速度过快，导致烟尘的排放量增加，除尘布袋饿局部过滤负荷太高和清灰能力不足，那么怎样来设定除尘器花板的距离呢？根据我们制作除尘器的经验，除尘器花板的距离要根据滤袋的长度、气流上升的速度等因素的综合考虑，除尘器花板的距离至少应该大于除尘布袋的直径的2/5（不小于40mm），根据实际的情况设计，要合理的设计。

设计合理的除尘器上箱体内部结构为工人以花板作为操作平台进行除尘器检修、维修创造了条件。

花板孔冲压位置准确，与理论位置的偏差小于±0.05mm，确保两孔洞的中.心距误差在±1.0mm。花板孔洞制成后清理各孔的锋利边角和毛刺，焊接加强筋板时，筋板布置合理。

焊接后通过整形确保花板平整，无挠曲、凹凸不平等缺陷，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=2。滤袋与花板的配合合理，滤袋安装后严密、牢固不掉袋、装拆方便。

采用精.密工艺加工的花板和高精度定位的喷吹管保证恶劣喷吹短管轴线和滤袋组件轴线的重合，从而保证了整套喷吹清灰系统的可靠、有效。
